柴油發電機的調速方式一般有機械式和電子式兩種。常規柴油發電機組的柴油柴油機（陸用發電機組驅動型）的調速器，是利用飛錘的離心力和彈簧的收縮彈力相平衡來控製組合高壓噴油泵的供油齒杆調控柴油機轉速的。使發電機組在不同負載時保持轉速基本穩定，從而使發電機組的頻率保持穩定。

這種方式為機械式調速器。這種調速器最大的缺點，一是不能有效控製機組柴油燃燒，廢氣排放對環境汙染較嚴重：二是不便於有效實施對機組自動控製。電子式調速器可以有效地克服機械式調速器的不足，是目前市場主流產品的主要技術。電噴柴油機（陸用發電機組驅動型）是電子控製燃油噴射發電機的簡稱。

1.電子調速器式控製柴油發電機組

電子調速器式控製柴油發電機因生產廠家不同，類型也不同，但基本原理相同。下麵以一家公司的產品為例做一介紹。


（1）發電機PT燃油泵電子調速器工作運行原理


調速器控製發電機的轉速，而同步發電機頻率（f=pn/60）正比於發電機的轉速。電子燃油控製調速器（EFC）由磁電式轉速傳感器（MagneticPickup）、電子控製器（GovernorControl)和執行器(EFCActuator)組成。磁電傳感器在飛輪處感應發電機轉速，並將感應到的發電機轉速信息傳送到電子調速控製器，電子調速控製器將感應到的轉速信息與給定值相比較。如果兩個信號之間有差值，控製器則改變輸往執行器的電流。執行器線圈中電流的改變引起執行器動作，並帶動燃油泵油門軸的轉動。油門軸轉動後，根據內燃機的工作運行特性，燃油量和發電機轉速及發電機輸出功率都相應變化，從而保持轉速穩定（即發電機頻率穩定），並適應負載的不斷變化。


（2）電子調速控製器

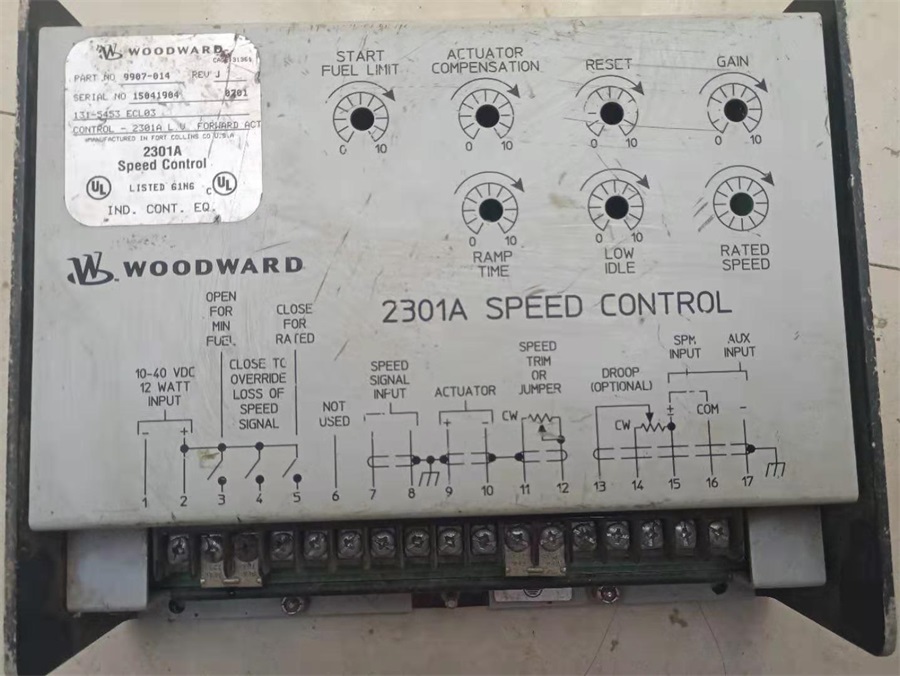

電子調速控製器上有4個電位器用於轉速係統調整，在調整過程中，用頻率表或轉速表檢測發電機實際轉速。


增益(Gain)：它主要是調整調速器的靈敏度。是一個從0～100％順時針旋轉的電位器。順時針旋轉將縮短負載變化時調速器的響應時間。


下垂（Droop)：此功能調整發電機下垂特性，也是一個從0～100％順時針旋轉的電位器，一般設定在5％以內。


轉速（Speed）：它是調整發電機額定轉速的20轉電位器，順時針旋轉升高發電機轉速。


怠速(IdleSpeed）：它是調整發電機怠速所需轉速的20轉電位器，順時針旋轉升高發電機怠速轉速。


積分（I)和微分（D）：此功能調整調速器的動態響應特性，它們都是一個從0％～100％順時針旋轉的電位器。
